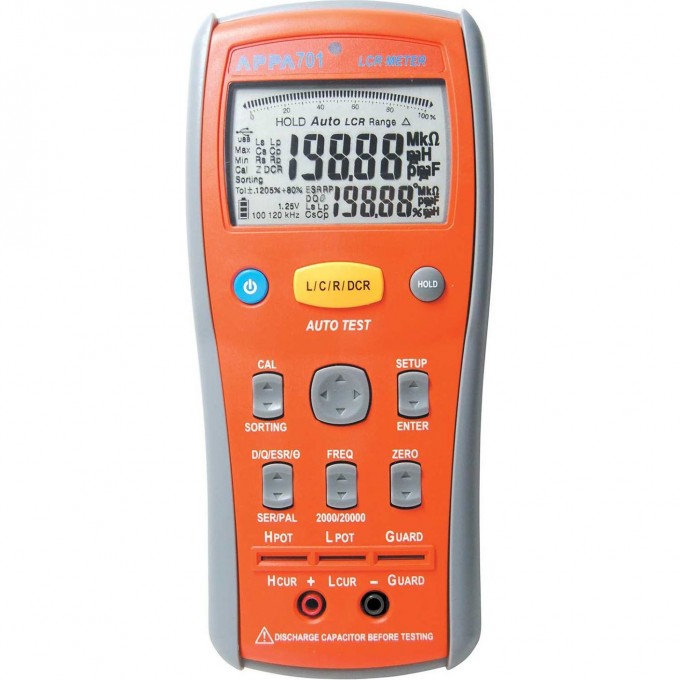

Измеритель LCR APPA 701

Измеритель LCR APPA 701 представляет собой цифровой прибор, предназначенный для точного измерения электрических параметров компонентов. Он позволяет определять сопротивление, емкость, индуктивность, тангенс угла потерь, добротность, сопротивление постоянному току (Rdc) и эквивалентное последовательное сопротивление (ESR). Устройство оснащено USB-интерфейсом для подключения к компьютеру и расширения функциональных возможностей.

Прибор работает с фиксированными значениями частоты тестового сигнала: 100 Гц, 120 Гц, 1 кГц и 10 кГц, обеспечивая базовую погрешность 0.2%. Диапазон измерения сопротивления составляет от 10 мОм до 20 МОм с разрешением 1 мОм. Емкость измеряется в диапазоне от 20 пФ до 20 мФ с разрешением 1 нФ, а индуктивность – от 20 мкГн до 2 кГн с разрешением 1 нГн. Уровень тестового сигнала составляет 600 мВскз.

APPA 701 поддерживает как параллельную, так и последовательную схемы измерения, а также одновременную индикацию двух измеряемых параметров. Функции включают режим ∆-измерений, режим сортировки для входного контроля с 10 номиналами % допуска, а также компенсацию начальной емкости и сопротивления. Эти возможности делают его универсальным инструментом для контроля качества и разработки электронных компонентов.

Благодаря своим характеристикам, измеритель LCR APPA 701 подходит для использования в научно-исследовательских лабораториях, на производстве электроники, в ремонтных мастерских и образовательных учреждениях, где требуется высокая точность и функциональность при измерении параметров пассивных компонентов.

• Тестовый сигнал с 4 фиксированными значениями частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц;
• Выбор схемы измерения: параллельная или последовательная;
• Одновременная индикация двух измеряемых параметров;
• Режим ∆-измерений;
• Режим сортировки для входного контроля (10 номиналов % допуска);
• Компенсация начальной емкости и сопротивления.
